Déchargeur T4 pour sacs à trajet unique

Présentation du système

Les Big Bags à usage unique sont largement utilisés dans les environnements industriels pour les produits de faible valeur ou dangereux qui nécessitent une méthode de vidange sans poussière et contrôlable.

Notre vide-sacs big bag T4 permet de vider ces sacs jetables, dépourvus de goulotte de fond, sans déchets ni déversements, même ceux contenant des produits peu fluides, grâce à différentes aides à la décharge et convoyeurs de transfert adaptés à l'application.

Ce modèle peut être équipé d'un châssis mobile, d'un palan électrique aérien et/ou d'une double membrane anti-poussière. Bien entendu, des modèles personnalisés sont toujours disponibles.

Caractéristiques

COMMENT CELA FONCTIONNE ET AVANTAGES

Le déchargeur de Big Bag à trajet unique T4 est utilisé avec des sacs à déplacement unique (jetables) qui n'ont pas de bec verseur inférieur.

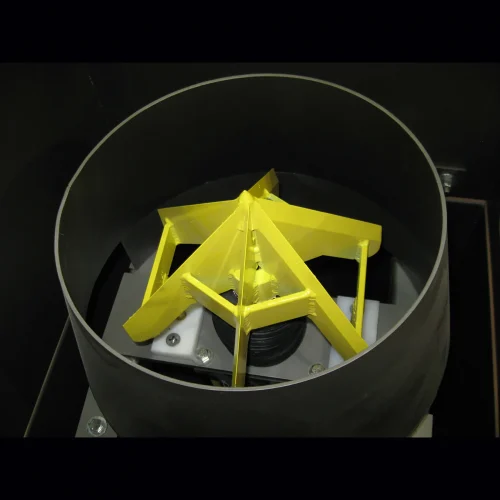

Le big bag est scellé sur le bord extérieur par une membrane en caoutchouc lorsqu'il est abaissé dans le cadre où un ensemble de couteaux en forme de pyramide perce le fond du sac. Les sacs peuvent être abaissés avec un chariot élévateur ou le palan électrique en option. Ce déchargeur de Big Bag est de construction entièrement soudée avec un plat de support en acier qui pourra accueillir n'importe quel Big Bag sans bec. Le cadre en tube d'acier carré robuste de 3 pouces/80 mm est soudé directement au plat de support. L'évacuation de la goulotte est réalisée sur mesure pour s'adapter à l'application.

Comment ça fonctionne:

Un big bag de produit est équipé du cadre de levage de sacs.

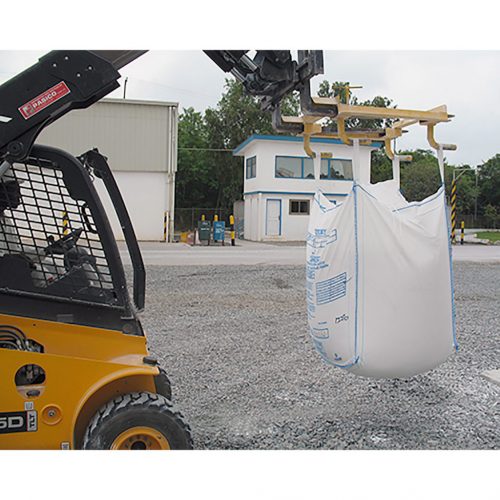

L'opérateur met en place le big bag à l'aide d'un chariot élévateur.
Le cadre de levage se trouve sur le cadre de tension latéral s'il est inclus.

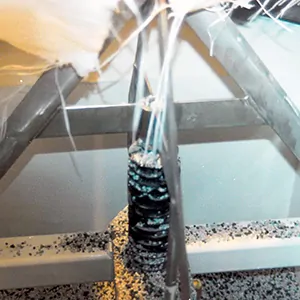

Le poids du sac entre en contact avec un couteau statique monté sur le support qui perce le fond du Big Bag.

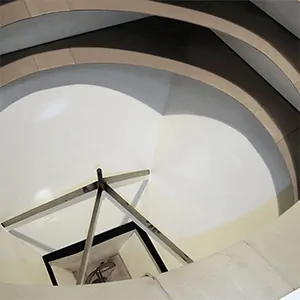

Le plat soudé solide supporte en toute sécurité le poids du sac.

Le T4 se compose d'un cadre robuste et d'une coupelle de déchargement avec un couteau pour percer la base du sac. Une double membrane avec dispositif d'extraction de poussière assure le confinement total de la poussière émise lors de l'opération de perçage du sac.

La double membrane en option garantit que le sac repose profondément dans la coupelle et qu'aucune poussière ne s'échappe pendant la décharge.

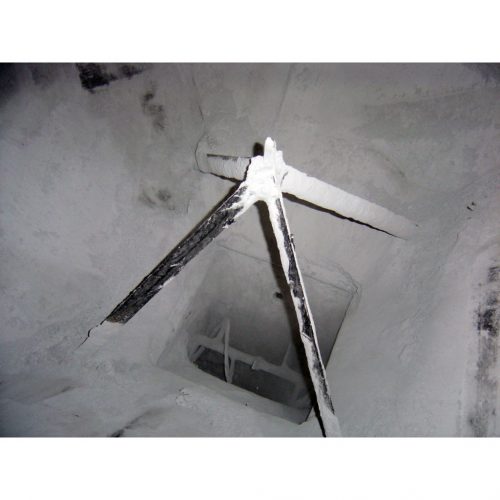

Le sac est rompu par le couteau et le produit s'écoule du plat de déchargement vers le convoyeur de transfert intégré.

MODÈLES ET SPÉCIFICATIONS

Le déchargeur de big bag T4 est l'un des nombreux modèles que nous proposons. Les fonctionnalités de nos différents modèles sont généralement mélangées et adaptées pour répondre aux besoins spécifiques des applications. Et bien sûr, nous créons régulièrement des designs personnalisés. Voici une liste de nos modèles de base. Votre ingénieur commercial Spiroflow évaluera vos besoins et recommandera la meilleure configuration pour faire le travail.

caché

CARACTÉRISTIQUES

Le déchargeur de Big Bag T4 à trajet unique est utilisé avec des sacs à déplacement unique (jetables) qui n'ont pas de bec verseur inférieur. Le big bag est scellé sur le bord extérieur par une membrane en caoutchouc lorsqu'il est abaissé dans le cadre où un ensemble de couteaux en forme de pyramide perce le fond du sac. Les sacs peuvent être abaissés avec un chariot élévateur ou le palan électrique en option. Ce déchargeur de Big Bag est de construction entièrement soudée avec un plat de support en acier qui pourra accueillir n'importe quel Big Bag sans bec. Le cadre en tube d'acier carré robuste de 3 po/80 mm est soudé directement au plat de support. L'évacuation de la goulotte est réalisée sur mesure pour s'adapter à l'application.

MATÉRIAUX STANDARD DE CONSTRUCTION

L'acier au carbone/doux est standard.
L'acier inoxydable 304 ou 316 en option est disponible.

EXIGENCES PNEUMATIQUES

Massage latéral : 80 PSI (5,5 bars) à 2 CFM (56,6 L)/cycle
Massage d'angle : 80 PSI (5,5 bars) à 4 CFM (113,3 L)/cycle
Massage du fond/du plat : 80 PSI (5,5 bars) à 1 CFM (28 L)/cycle
Barres de fermeture du bec : 80 PSI (5,5 bars) à 1 CFM (28 L)/cycle
Vibrateur de goulotte/trémie : 80 PSI (5,5 bars) à 3 CFM (85 L)/cycle
Collecteur de poussière: 80 PSI (5,5 bars) à 35 CFM (991 L)/cycle

EXIGENCES ÉLECTRIQUES

Vibrateur de goulotte/trémie en option : 0,13 ch (0,1 kW)
Agitateur de trémie en option : 0,33 ch (0,25 kW)
Panneau NEMA 4/ATEX en option avec interrupteur ON/OFF pour vibrateur ou agitateur : 0,33 ch (0,25 kW)
Collecteur de poussière en option : 1,5 ch (1,1 kW)
Sonde de niveau en option : 24 V CC

CONTRÔLE DE LA POUSSIÈRE/DÉPLACEMENT DE L'AIR

Port d'extraction de poussière Intégré en option
Collecteur de poussière: NEMA 4, TEFC (acier inoxydable uniquement)
Collecteur de poussière intégré en option : XP (acier inoxydable uniquement)
Dépoussiéreur autonome en option : NEMA 4, TEFC (acier inoxydable uniquement)
