Convoyeurs Aéromécaniques
Présentation du système
Notre Aéroflow convoyeurs aéromécaniques disposent d'un assemblage de câbles à grande vitesse avec des disques régulièrement espacés en polyuréthane logés dans une structure tubulaire. Cette conception innovante crée un flux d’air constant qui fluidise et transporte efficacement les matériaux.
En tant que principaux fabricants de convoyeurs, nous proposons des solutions de convoyeurs avancées qui s'alignent sur les meilleures technologies de convoyeurs. Nos systèmes, comparables aux convoyeurs à vis flexibles, sont conçus pour répondre avec excellence à vos besoins opérationnels.
Avantages
En tant que fabricant de systèmes de convoyeurs de premier plan, Spiroflow a établi une présence mondiale avec nos convoyeurs aéromécaniques. Ces systèmes sont réputés pour leur fonctionnement fiable dans diverses industries à travers le monde.
Nos convoyeurs fonctionnent dans un système tubulaire entièrement fermé, ce qui les rend idéaux pour le transfert de même les plus petits grains, complètement sans poussière. Cette fonctionnalité nous positionne comme un choix de premier plan pour les entreprises à la recherche de solutions de bandes transporteuses efficaces et propres.
Les convoyeurs aéromécaniques de Spiroflow sont particulièrement polyvalents, capables de transporter des matériaux à angles allant de 0° à 90° sans aucune perte de capacité. Cette flexibilité est inégalée, offrant une gamme presque illimitée de possibilités de configuration. Il permet une utilisation optimale de l’espace disponible, démontrant nos prouesses en matière de fourniture de systèmes de bandes transporteuses adaptables.
Nos convoyeurs avancés font preuve d'une flexibilité exceptionnelle, déplaçant efficacement les matériaux dans les coins et sous différents angles, maintenir leur capacité tout au long. Cette adaptabilité garantit que nos convoyeurs peuvent être intégrés dans presque tous les espaces, soulignant notre engagement à fournir des solutions de convoyeurs polyvalentes et complètes.
Nos convoyeurs aéromécaniques sont conçus pour un entretien minimal, grâce à leur capacité de transfert complète et efficace. Pour la majorité des applications, aucun nettoyage n'est requis, ce qui en fait un choix pratique pour les systèmes de convoyeurs industriels. Pour éviter toute contamination croisée, une simple purge suffit souvent. Pour un nettoyage en profondeur, ils viennent équipé de trappes verrouillées de sécurité pour les tubes et les carters de pignons. Pour des besoins de nettoyage plus intensifs, nos convoyeurs peuvent être équipés de drains et de portes de lavage, permettant un lavage complet avec des liquides de nettoyage ou de l'eau.
En tant que fabricant de systèmes de convoyeurs polyvalents, nous proposons des convoyeurs aéromécaniques Spiroflow montés sur des châssis à roues, dotés de commandes et de connexions électriques. Cette mobilité permet à un seul convoyeur de desservir plusieurs processus ou d'être déplacé vers une zone de lavage désignée. Nos unités mobiles peuvent également disposent d'un réglage de la hauteur en option, parfait pour les environnements avec des portes basses ou des hauteurs de décharge variables, améliorant la fonctionnalité de nos systèmes de convoyeurs à bande.
Les convoyeurs aéromécaniques de Spiroflow sont capables de fonctionner jusqu'à 36 pi³/min (2 160 pi³/heure) ou 1 m³/min (61 m³/h), manipulant facilement des produits comme la farine. Ils peuvent réaliser taux de transport supérieurs à 160 000 lb/h (ou 72 600 kg/h), bien que les taux puissent varier en fonction de la densité apparente du produit. Ce débit élevé en fait un choix idéal pour les solutions de bandes transporteuses exigeantes.
Nos convoyeurs assurent l’intégrité des mélanges pendant le transport. La vitesse contrôlée à laquelle les produits sont introduits dans les convoyeurs donne des montants constants dans chaque poche entre les disques. L'opération de transport en douceur minimise les perturbations des mélanges, garantissant ainsi que le système de bande transporteuse maintient la qualité et la cohérence de vos mélanges de produits.
Nos convoyeurs aéromécaniques sont polyvalents et capables de traiter une large gamme de matériaux, des poudres les plus fines aux divers granulés, pellets, flocons et flocons. Ils sont particulièrement efficaces avec des matériaux difficiles comme le dioxyde de titane, connu pour ses difficultés de transport.
Contrairement à d'autres technologies de convoyeurs, nos convoyeurs aéromécaniques n'ajoutent rien air supplémentaire pour le transport des matériaux, éliminant le besoin de filtration de la poussière en sortie. Les matériaux non transférés sont contenus dans le système jusqu'à ce qu'ils soient finalement éjectés, garantissant ainsi un fonctionnement propre.
En matière d'efficacité énergétique, nos convoyeurs excellent. Ils sont conçus pour une faible consommation d'énergie, ce qui en fait l'un des systèmes de convoyeurs industriels les plus économes en énergie disponibles. Cela se traduit par d'importantes économies d'énergie et des coûts opérationnels réduits.
Nos convoyeurs assurent un transfert complet des lots de l’entrée à la sortie. Cela les rend idéaux pour déplacer des lots (pré-pesés) ou de plus petites quantités d'ingrédients sans perte ni contamination, une caractéristique essentielle pour des solutions de bandes transporteuses précises.
La conception de nos convoyeurs suspend les matériaux dans un coussin d'air à l'intérieur du tube, propulsé doucement par les disques. Ce minimise les dommages aux produits fragiles, ce qui fait de ces convoyeurs un excellent choix pour la manutention de produits finis délicats.
La flexibilité est un avantage clé de notre système. Il peut être configuré avec plusieurs sorties, permettant à un seul convoyeur de distribuer les matériaux à différents endroits, comme un groupe de silos. Bien qu'il puisse y avoir plus d'entrées possibles, une seule entrée fonctionne en même temps pour maintenir l’efficacité et le contrôle.
COMMENT ÇA FONCTIONNE

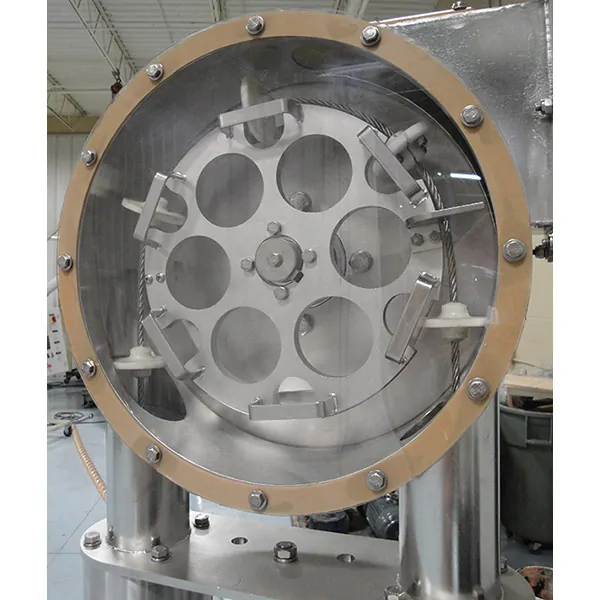

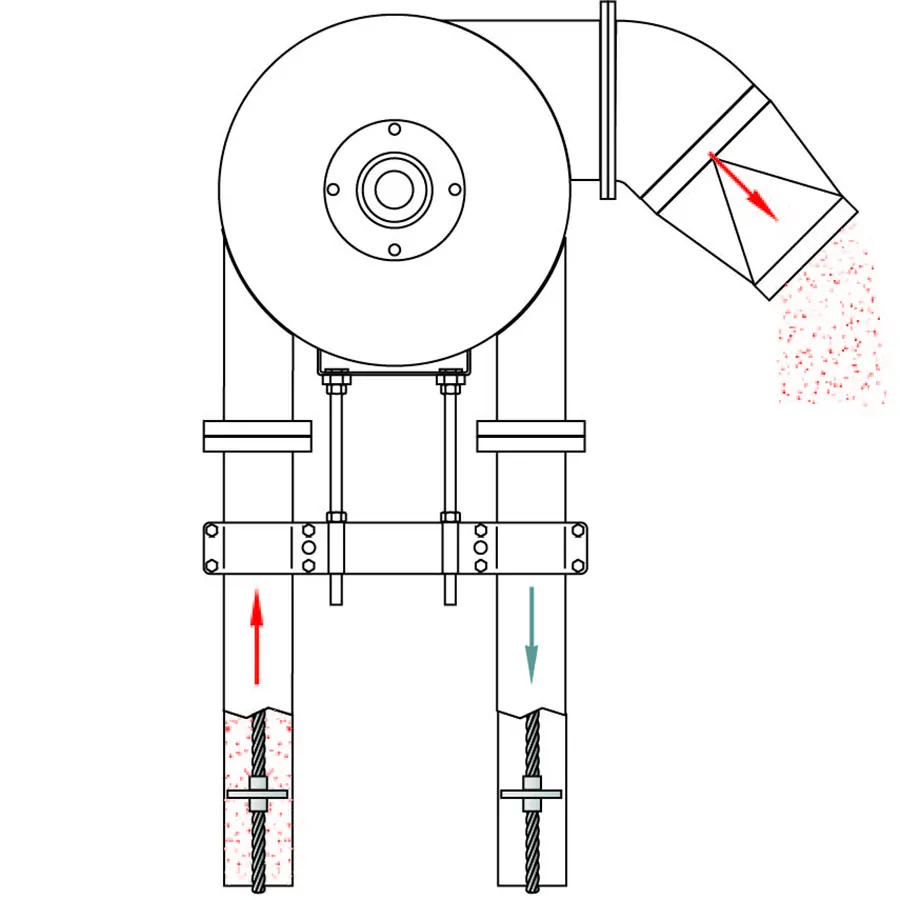

Le convoyeur aéromécanique présente une structure cylindrique dans laquelle un câble métallique continu, équipé de disques uniformément espacés en polyuréthane, fonctionne à un rythme rapide. Cette configuration de câbles est complexement enroulée autour de pignons spécialement conçus à chaque extrémité du convoyeur. Un pignon sert à entraîner le câble, tandis que l'autre maintient sa tension. En fonction de la longueur du convoyeur et des besoins spécifiques de l'aménagement de l'usine, l'ensemble d'entraînement sera placé soit à la sortie, soit à l'entrée.

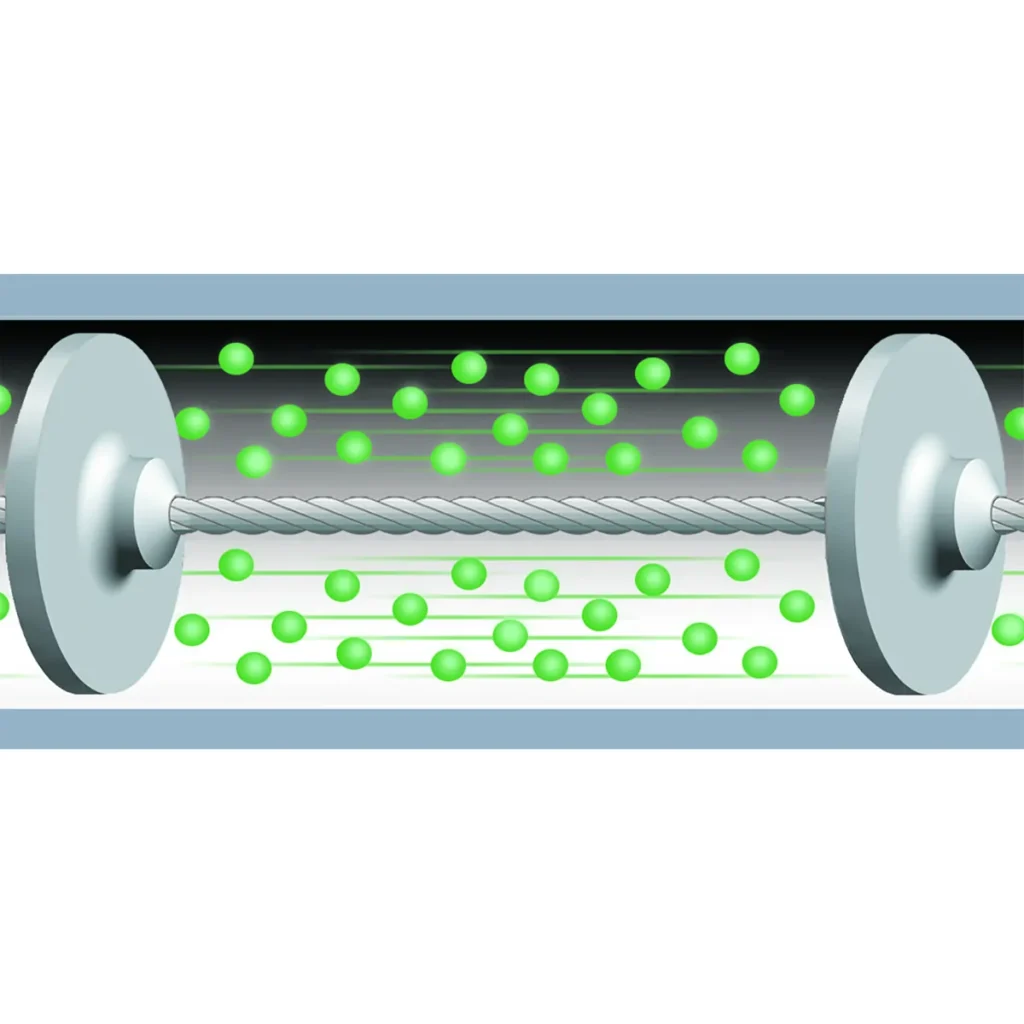

Lorsque le système de câble et de disque se déplace rapidement, il génère un flux d'air qui correspond à sa vitesse. Ce processus fluidifie le matériau introduit dans un flux d'air, le transportant en douceur jusqu'à l'extrémité du convoyeur, où il est expulsé par la force centrifuge. Le système est conçu pour un transport de grande capacité tout en maintenant une faible consommation d'énergie, garantissant un impact minimal sur la qualité du produit et réduisant la ségrégation des matériaux.
APPLICATIONS
Nos convoyeurs aéromécaniques ont été largement appréciés dans divers secteurs pour leurs performances fiables et constantes. Ces systèmes gèrent habilement une gamme de tâches, du transfert simple des ingrédients alimentaires au transport plus difficile des matériaux abrasifs et corrosifs que l'on trouve dans l'industrie chimique. La polyvalence et la robustesse des convoyeurs mécaniques aérodynamiques Spiroflow les rendent adaptés à la gestion efficace d’une gamme diversifiée de produits.
Le dioxyde de titane
Notre convoyeur aéromécanique est apte à manipuler le dioxyde de titane, reconnu comme l'un des les solutions les plus efficaces pour le transport de ce matériel.

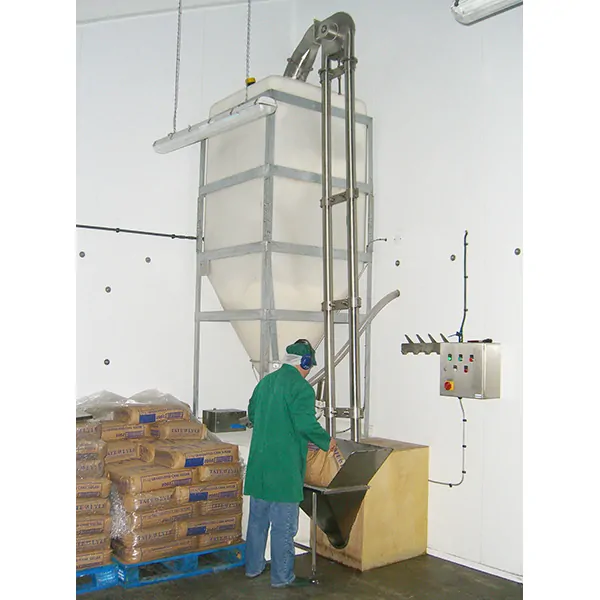

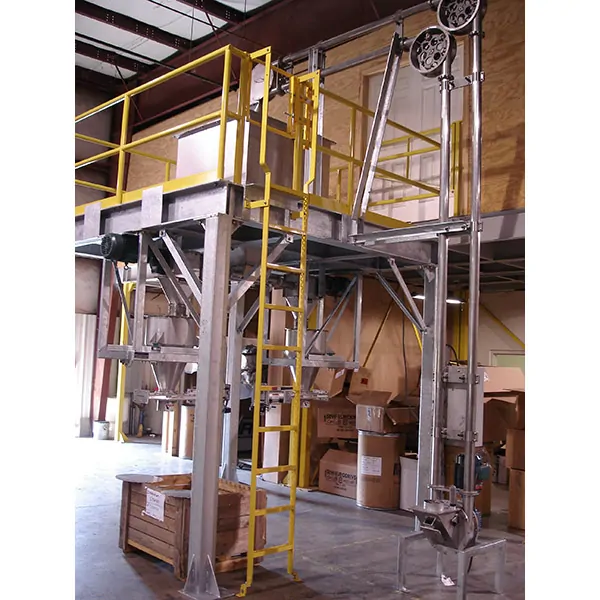

Matériau élévateur
Ce convoyeur aéromécanique efficace élève les matériaux d'une trémie de transition. Il reçoit l'alimentation de deux déchargeurs de big bag, alimentés par des convoyeurs à vis flexibles.
Entrées multiples
Conçu avec plusieurs entrées, notre convoyeur aéromécanique soulève les matériaux d'une trémie de transition, l'alimentation provenant de deux déchargeurs de big bag reliés par des convoyeurs à vis flexibles.
Chargement de pétroliers
La manipulation des minéraux et des céramiques est une tâche exigeante, mais l'équipement de Spiroflow est conçu de manière robuste pour résister à ces exigences difficiles, ce qui le rend idéal pour les applications de chargement de pétroliers.

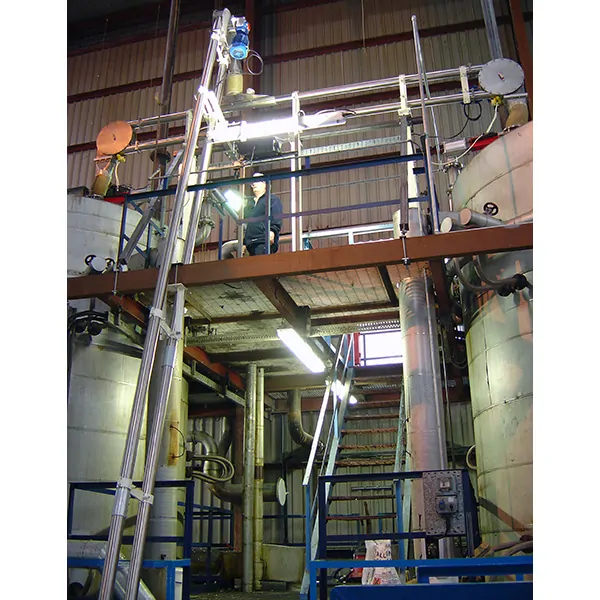

Additifs alimentaires
Nos convoyeurs aéromécaniques, tant inclinés qu'horizontaux, sont parfait pour nourrir les additifs dans l'un des deux réservoirs de stockage.
Dans les coins
Le convoyeur aéromécanique, recevant les matières d'une trémie de transition alimentée par deux déchargeurs de big bag et convoyeurs à vis flexibles, est capable d'élever efficacement les matériaux dans les coins.

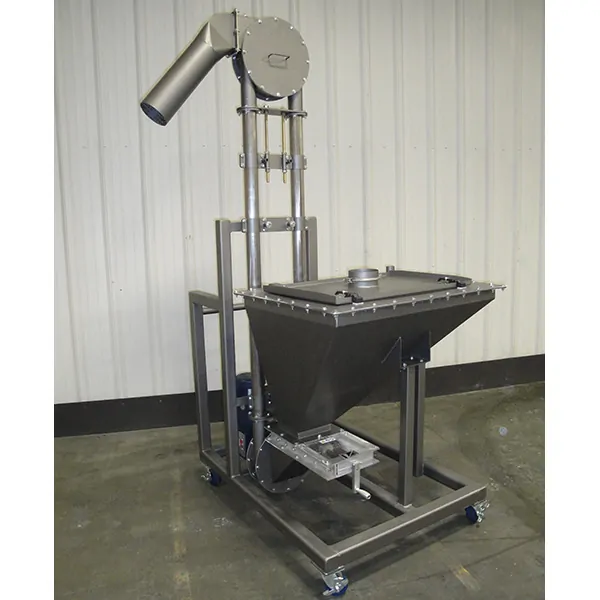

Convoyeur mobile
Nos convoyeurs aéromécaniques mobiles sont largement utilisé dans divers contextess, tant à l'intérieur qu'à l'extérieur des environnements d'usine, pour leur polyvalence et leur efficacité.

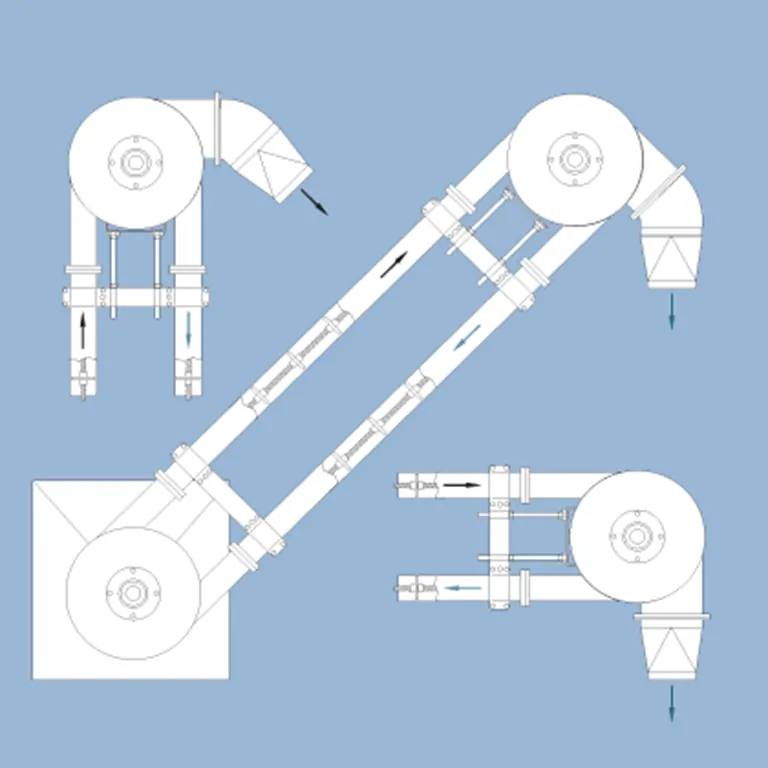

CONFIGURATION
Certains des éléments de base de Spiroflow les configurations de convoyeurs aéromécaniques sont présentées ici.
De nombreuses autres configurations peuvent être conçues pour répondre aux exigences des clients.
MODÈLES ET SPÉCIFICATIONS
Modèle
PC3
PC4
PC5
Taille du tube (OD)
3" / 75mm
4" / 100mm
5" / 125mm
Longueur maximale du convoyeur
Jusqu'à 65' / 20 m
Jusqu'à 82' / 25 m
Jusqu'à 82' / 25 m
Vitesse maximale du câble
750 pieds/min (230 m/min)
1 000 pieds/min (300 m/min)
1 200 pieds/min (365 m/min)
Capacité typique jusqu'à
9 pi3/min
(0,25 m3/min)
18 pi3/min
(0,5 m3/min)
36 pi3/min
(1 m3/min)
Construction et composants standards :
- Tubes : Acier inoxydable 304
- Câble: Acier inoxydable 304
- Disques : Polyuréthane
- Déflecteur d'entrée manuel
- Tendeur de câble manuel
Exigences électriques:
- Moteur 2 – 7,5 CV / 1,5 – 4 KW
EXIGENCES EN AIR COMPRIMÉ
- 60 à 80 livres par pouce carré
ENTRÉES, SORTIES ET ALIMENTATION
- Plusieurs entrées et sorties
- Doit être alimenté par un flux
- Les entrées peuvent être équipées de chicanes, de couvercles, de trémies, d'agitateurs, etc.
- Conceptions personnalisées disponibles
