Remplisseuses de Big Bags CTE
Présentation du système
Aucune autre remplisseuse de Big Bags n'utilise notre table de densification brevetée à cône haute vibration. La remplisseuse de Big Bags Spiroflow CTE offre une précision de pesée (+/- 1 à 2 lb), une densification, des taux d'ensachage et une stabilité des sacs de pointe.
Notre remplisseuse de Big Bags Cone Table Elite (CTE) est l'une des remplisseuses de Big Bags les plus polyvalentes et les plus performantes de l'industrie. Contrairement aux autres remplisseuses, la remplisseuse de Big Bags CTE est dotée du système de densification breveté par table conique de la société qui densifie le matériau dans le sac, augmente la stabilité du sac et le débit de remplissage des Big Bags.
Pensez au remplisseur de Big Bags CTE lorsque vous avez besoin d'une densification maximale des Big Bags, d'une stabilité des sacs, de capacités d'empilage des sacs, d'une précision de pesée et des taux d'ensachage les plus élevés.
Caractéristiques
- Meilleure densification et stabilité du sac
- Empilage de sacs inégalé
- Précision de pesée
- Ensachage à grande vitesse de référence dans l’industrie – plus de 35 sacs/heure !
- Plusieurs types de sacs
- Purge à l'azote (facultatif)
Le remplisseur de Big Bags CTE est doté d'une densification brevetée par table conique, idéale pour les poudres, granulés ou pellets facilement aérés et/ou difficiles à compacter. Lorsque le Big Bag est correctement étiré et que le matériau est désaéré avec un angle de repos aplati, le résultat est un sac très sûr et stable.
La CTE est la seule remplisseuse de Big Bags disponible qui produit des Big Bags remplis qui sont si stables qu'ils peuvent être empilés en toute sécurité dans la remplisseuse elle-même ainsi que dans les zones de stockage. Cela permet aux utilisateurs finaux de maximiser la productivité des opérateurs et de minimiser les coûts de stockage et d'entreposage.
Le remplisseur de Big Bags CTE utilise la pesée suspendue et offre la meilleure précision de pesée reproductible de +/- 1 à 2 lb.
Le remplisseur de sacs en vrac CTE offre des taux d'ensachage en vrac inégalés de 30 à 35 sacs/heure. avec pesée et plus de 40 sacs/heure. avec pré-pesée ! Ces remplisseuses de sacs sont souvent configurées avec un retrait automatisé des sacs remplis pour maximiser les taux d'ensachage et la productivité de l'opérateur.
Le remplisseur de Big Bag CTE peut remplir des sacs doublés ou non, avec ou sans bec de sortie. De l'air ou de l'azote peuvent être utilisés dans le processus de remplissage. Les Big Bags peuvent également être remplis avec ou sans palettes.
Comment fonctionne le remplisseur de Big Bag CTE

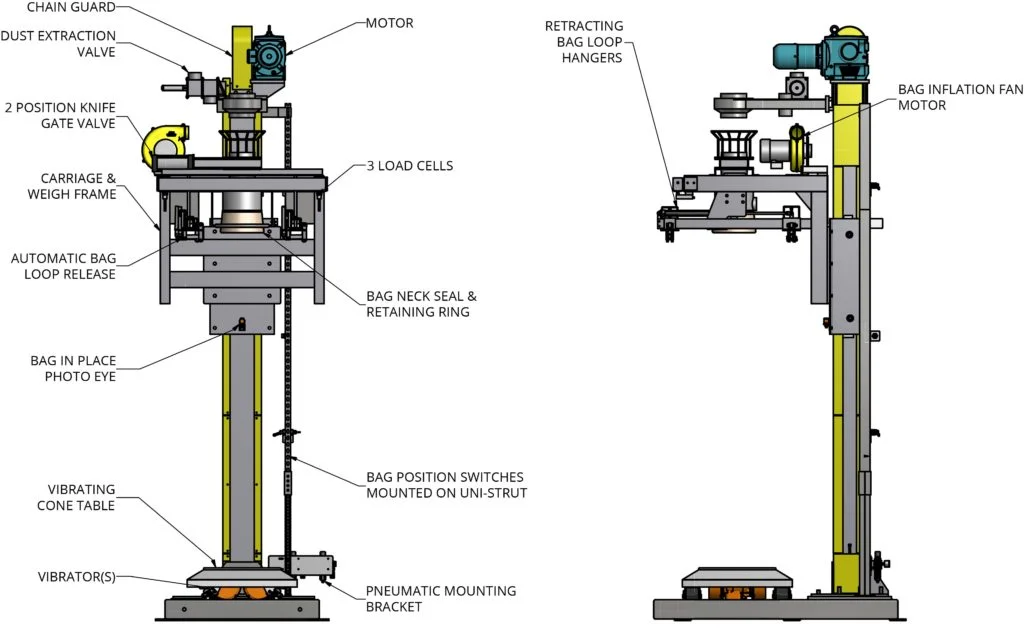

Notre table de densification conique brevetée assure le bourrage et la densification pour garantir un remplissage adéquat des ingrédients. L'ensemble de table est constitué d'une pyramide tronquée soudée sur un châssis avec deux vibrateurs électromécaniques intégrés.
L'ensemble de chariot mobile CTE monte et descend en plaçant le fond du sac en contact avec la table conique. Cela force l'ingrédient dans les coins inférieurs du Big Bag pendant le remplissage, offrant une densification maximale et un emballage stable et à dessus plat.
1. Construisez une base stable
La forme de la table conique dirige le produit vers les coins inférieurs du sac pour créer une base stable.
2. Transférez un maximum d’énergie
La table conique entre en contact direct avec le sac, ce qui entraîne un transfert d'énergie vibratoire maximal.
3. Étirez le big bag
Un Big Bag passe généralement 50% du cycle de remplissage suspendu à ses boucles et non en contact avec la table du cône. Pendant ce temps, le Big Bag s'étire, augmentant ainsi l'efficacité volumétrique et contribuant à la stabilisation du sac. Un big bag étiré et densifié ne s’affaissera pas et contiendra plus de produit.
4. Supprime l'angle de repos
Presque tous les solides secs en vrac ont un angle de repos qui est l'angle formé par le pic de matériau produit lors du versement d'un solide sec en vrac. Pour produire un sac à dessus plat, le dessus horizontal de la table conique soulève une colonne de produit à chaque fois qu'elle entre en contact avec le sac. Lorsque la table conique est retirée du contact avec le sac, l'angle de repos est aplati.
VOS EXIGENCES
Avant de sélectionner une remplisseuse de Big Bags particulière, certains facteurs clés doivent être pris en compte. Cela permet non seulement d'évaluer les besoins particuliers d'un client, mais aide également nos ingénieurs de conception à déterminer le système optimal pour ces besoins.
A. Par palette ou par les boucles du sac.
A. À ce stade, vous devez consulter à la fois le fabricant du sac et Spiroflow pour déterminer le style et la taille du sac appropriés. Le sac doit optimiser son volume pour un stockage et un transport en toute sécurité. Spiroflow a obtenu des résultats exceptionnels avec Sac de déflecteur Fusion d'Ameriglobe, qui est fabriqué sans couture et, dans la plupart des cas, ne nécessite pas de doublure.
A. Un joint de col gonflable retient efficacement la poussière pendant le remplissage. Toutes nos têtes de remplissage disposent d'un flux de produit interne et d'un anneau externe pour l'évacuation des poussières. Un port d’extraction de poussière est également inclus.
A. En cas de remplissage par volume, des options telles que des distributeurs de palettes, une libération automatique des boucles de sacs, des convoyeurs de retrait de sacs et d'accumulation doivent être envisagées. Ceux-ci pourront être ajoutés ultérieurement aux équipements de remplissage de big bag Spiroflow standards.
A. Si la zone présente un risque d'explosion, des sacs antistatiques ou pouvant être mis à la terre peuvent être recommandés ainsi qu'un dispositif de surveillance statique approprié.
R : La purge à l’azote est une option. Traditionnellement, lors du remplissage du sac, le sac était gonflé d'air avant le début du remplissage, mais de l'azote peut être utilisé à la place pour augmenter la durée de conservation du produit.
A. Si le produit est très fin, vous le ferez probablement pour éviter les fuites ou la pénétration d'humidité. Cependant, diverses alternatives peuvent être utilisées, telles que des sacs enduits ou des coutures de sacs spéciales. La doublure doit être gonflée correctement pour éviter les plis et les problèmes de décharge ultérieurs.
R. Habituellement, oui. Les vibrations à la base de l'unité désaèrent et compactent le produit pour optimiser le volume du sac et former une charge sûre et stable. La remplisseuse de big-bags CTE utilise notre densification brevetée Cone Table pour les poudres très aérées.
A. Le déverrouillage automatique de la boucle est disponible, mais le réglage de la hauteur n'est pas proposé sur le remplisseur de base CS. Les remplisseurs de Big Bags série C et CTE offrent un réglage de la hauteur. Oui, la libération automatique des sacs remplis par boucle est une option utile permettant d'économiser du travail pour les sacs chargés sur palettes. Un réglage motorisé de la hauteur est également recommandé si des Big Bags de différentes tailles sont remplis afin d'accélérer le processus de remplissage.
R. Oui. Spiroflow propose une gamme d'options pour le remplissage de bacs rigides, de fûts et de boîtes/octabins.
APPLICATIONS
Systèmes complets de remplissage de Big Bags et systèmes de remplissage semi-automatisés
C'est là que nous excellons vraiment. Nous nous occupons de tout, de la conception à la mise en service.
Un système de remplissage de sacs semi-automatique offre aux utilisateurs de gros volumes l'avantage d'un fonctionnement continu sans avoir à arrêter et décharger chaque sac ou gaylord/boîte. Les palettes sont automatiquement alimentées vers l'installation de remplissage et les sacs sont attachés à des crochets à commande pneumatique. Une fois le remplissage terminé, les boucles sont automatiquement libérées et le sac est ensuite déplacé le long de la ligne par un convoyeur de décollage motorisé.

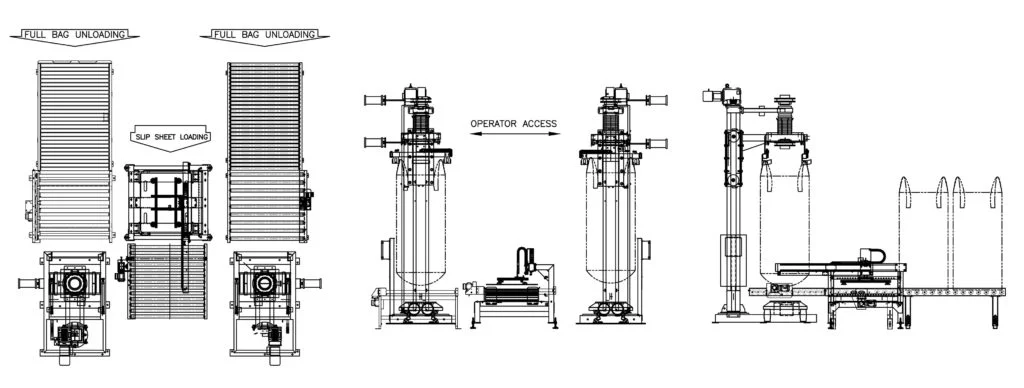

Le dessin ci-dessus illustre un double système de remplissage de big bag CTE semi-automatique. Il comprend 2 remplisseuses de big bag CTE, un distributeur de feuilles intercalaires, une plateforme d'accès opérateur, des convoyeurs de retrait automatique des sacs et des convoyeurs à rouleaux gravitaires.
CONFIGURATION
Nos remplisseuses de Big Bags CTE peuvent fonctionner en tant qu'unités autonomes ou faire partie d'un système de remplissage semi-automatisé.
MODÈLES ET SPÉCIFICATIONS
Le remplisseur de Big Bag CTE peut être configuré avec une variété de composants. En fonction de votre application, un ingénieur Spiroflow recommandera l'une des trois conceptions CTE.
CONTRÔLES
Notre remplisseuse de Big Bags CTE peut être équipée de :
- Contrôles de gain de poids
- Affichage du poids (pas de points de consigne)
- Contrôleur de lots
Veuillez partager vos besoins en matière de contrôles avec votre ingénieur commercial pour connaître les spécifications complètes.
