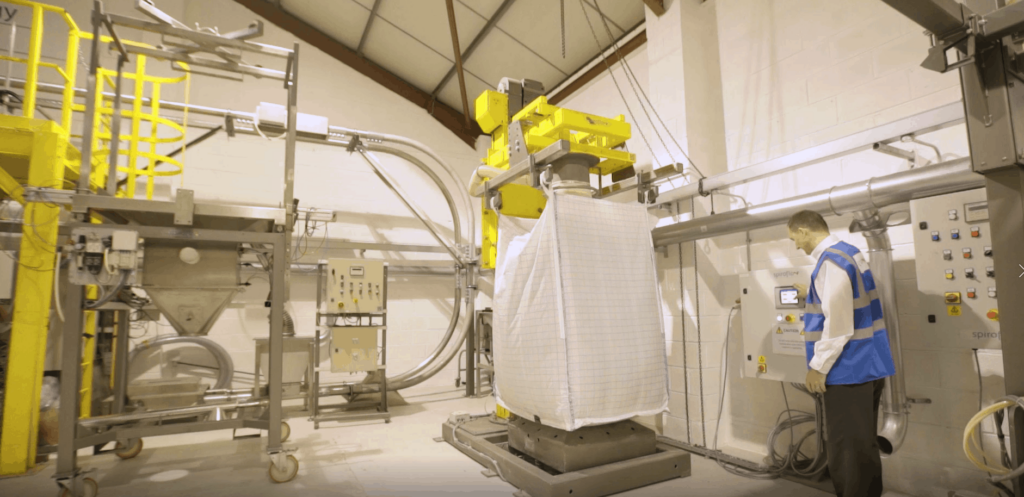

CTE-Großsackfüller
Systemübersicht
Kein anderer Big-Bag-Füller verwendet unseren patentierten Kegelverdichtungstisch mit hoher Vibration. Der Spiroflow CTE-Großsackfüller bietet branchenführende Wägegenauigkeit (+/- 1–2 Pfund), Verdichtung, Absackgeschwindigkeit und Sackstabilität.
Unser Cone Table Elite (CTE) Big-Bag-Füller ist einer der vielseitigsten und leistungsfähigsten Big-Bag-Füller der Branche. Im Gegensatz zu anderen Füllern verfügt der CTE-Großsackfüller über das patentierte Kegeltisch-Verdichtungssystem des Unternehmens, das das Material im Sack verdichtet, die Sackstabilität und den Fülldurchsatz für Großsäcke erhöht.
Ziehen Sie den CTE Bulk-Bag-Füller in Betracht, wenn Sie maximale Verdichtung von Big-Bags, Sackstabilität, Sackstapelfähigkeit, Wägegenauigkeit und höchste Absackraten benötigen.
Merkmale
- Beste Verdichtung und Beutelstabilität
- Unübertroffene Taschenstapelung
- Wägegenauigkeit
- Branchenmaßstab für Hochgeschwindigkeits-Verpackung – mehr als 35 Beutel/Stunde!
- Mehrere Taschentypen
- Stickstoffspülung (optional)
Der CTE Big Bag Filler verfügt über eine patentierte Kegeltischverdichtung, die sich ideal für Pulver, Granulate oder Pellets eignet, die leicht belüftet und/oder schwer zu verdichten sind. Wenn der Big-Bag richtig gedehnt ist und das Material mit einem abgeflachten Böschungswinkel entlüftet wird, entsteht ein sehr sicherer und stabiler Big-Bag.
Der CTE ist der einzige verfügbare Big-Bag-Füller, der gefüllte Big-Bags produziert, die so stabil sind, dass sie sowohl im Füller selbst als auch in Lagerbereichen sicher doppelt gestapelt werden können. Dadurch können Endbenutzer die Produktivität des Bedieners maximieren und die Lager- und Lagerkosten minimieren.
Der CTE Bulk-Bag-Füller nutzt Hängewägung und liefert die beste wiederholbare Wägegenauigkeit seiner Klasse von +/- 1–2 Pfund.
Der CTE Bulk-Bag-Füller liefert unübertroffene Bulk-Bag-Abfüllraten von 30–35 Säcken/Std. mit Verwiegung und mehr als 40 Säcken/Std. mit Vorwiegung! Diese Sackfüller sind häufig mit einer automatischen Entnahme gefüllter Säcke ausgestattet, um die Absackgeschwindigkeit und die Produktivität des Bedieners zu maximieren.
Der CTE Bulk Bag Filler kann ausgekleidete oder ungefütterte Säcke mit oder ohne Auslassstutzen füllen. Beim Füllvorgang kann Luft oder Stickstoff verwendet werden. Big Bags können auch mit oder ohne Paletten befüllt werden.
So funktioniert der CTE-Großsackfüller
Unser patentierter kegelförmiger Verdichtungstisch sorgt für das Stampfen und Verdichten, um eine ordnungsgemäße Füllung der Zutaten sicherzustellen. Die Tischbaugruppe besteht aus einem auf einen Rahmen geschweißten Pyramidenstumpf mit zwei integrierten elektromechanischen Vibratoren.
Der bewegliche CTE-Schlitten hebt und senkt sich, wodurch der Boden des Beutels mit dem Kegeltisch in Kontakt kommt. Dadurch werden die Zutaten während des Befüllens in die unteren Ecken des Big-Bags gedrückt, was für maximale Verdichtung und eine flache, stabile Verpackung sorgt.
1. Bauen Sie eine stabile Basis
Die Form des Kegeltisches leitet das Produkt zu den unteren Ecken des Beutels, um eine stabile Grundlage zu schaffen.
2. Maximale Energie übertragen
Der Kegeltisch hat direkten Kontakt mit dem Beutel, was zu einer maximalen Vibrationsenergieübertragung führt.
3. Dehnen Sie den Big-Bag
Normalerweise hängen 50% des Füllzyklus eines Big-Bags an seinen Schlaufen und haben keinen Kontakt mit dem Kegeltisch. Während dieser Zeit dehnt sich der Big-Bag, wodurch die volumetrische Effizienz erhöht und die Stabilisierung des Big-Bags unterstützt wird. Ein gedehnter und verdichteter Großbeutel wird nicht durchhängen und kann mehr Produkt aufnehmen.
4. Entfernt den Böschungswinkel
Fast jedes trockene Schüttgut hat einen Schüttwinkel, der der Winkel ist, der durch die Materialspitze gebildet wird, die beim Gießen eines trockenen Schüttguts entsteht. Um einen Beutel mit flacher Oberseite herzustellen, drückt die horizontale Oberseite des Kegeltisches bei jedem Kontakt mit dem Beutel eine Produktsäule nach oben. Wenn der Kegeltisch aus dem Kontakt mit dem Beutel entfernt wird, wird der Böschungswinkel abgeflacht.
DEINE ANFORDERUNGEN
Vor der Auswahl eines bestimmten Big-Bag-Füllers müssen einige Schlüsselfaktoren berücksichtigt werden. Dies hilft nicht nur bei der Beurteilung der individuellen Bedürfnisse eines Kunden, sondern hilft unseren Konstrukteuren auch dabei, das optimale System für diese Bedürfnisse zu ermitteln.
A. Per Palette oder an den Sackschlaufen.
A. Zu diesem Zeitpunkt sollten Sie sowohl den Beutelhersteller als auch Spiroflow konsultieren, um den richtigen Beutelstil und die richtige Beutelgröße zu bestimmen. Für eine sichere Lagerung und einen sicheren Transport muss die Tasche ihr Volumen optimieren. Spiroflow hat hervorragende Ergebnisse erzielt Ameriglobes Fusion Baffle Bag, das ohne Nähen hergestellt wird und in den meisten Fällen ohne Liner auskommt.
A. Eine aufblasbare Halsdichtung hält den Staub beim Befüllen effektiv zurück. Alle unsere Füllköpfe verfügen über einen inneren Produktfluss und einen äußeren Ringraum zur Staubabsaugung. Ein Staubabsauganschluss ist ebenfalls enthalten.
A. Bei der Abfüllung nach Volumen sollten Optionen wie Palettenspender, automatische Sackschlaufenfreigabe, Sackabnahme und Stauförderer in Betracht gezogen werden. Diese können zu einem späteren Zeitpunkt zu den standardmäßigen Spiroflow-Big-Bag-Abfüllgeräten hinzugefügt werden.
A. Wenn in dem Bereich ein Explosionsrisiko besteht, können statisch ableitende oder erdbare Beutel zusammen mit einem geeigneten statischen Überwachungsgerät empfohlen werden.
A: Eine Stickstoffspülung ist eine Option. Traditionell wird der Beutel beim Befüllen von Beuteln vor Beginn des Befüllens mit Luft aufgeblasen, es kann jedoch auch Stickstoff verwendet werden, um die Haltbarkeit des Produkts zu verlängern.
A. Wenn das Produkt sehr fein ist, werden Sie dies wahrscheinlich tun, um ein Auslaufen oder Eindringen von Feuchtigkeit zu verhindern. Es können jedoch verschiedene Alternativen wie beschichtete Beutel oder spezielle Beutelnähte zum Einsatz kommen. Der Liner muss richtig aufgeblasen werden, um Faltenbildung und daraus resultierende Probleme beim Entladen zu vermeiden.
A. Normalerweise ja. Vibrationen am Boden der Einheit entlüften und verdichten das Produkt, um das Beutelvolumen zu optimieren und eine sichere und stabile Ladung zu bilden. Der CTE-Big-Bag-Füller nutzt unsere patentierte Cone-Table-Verdichtung für stark belüftete Pulver.
A. Eine automatische Schlaufenfreigabe ist verfügbar, beim CS-Basisfüller ist jedoch keine Höhenverstellung möglich. Die Großbeutelfüller der C-Serie und CTE bieten jedoch eine Höhenverstellung. Ja, die automatische Schlaufenfreigabe gefüllter Säcke ist eine nützliche arbeitssparende Option für auf Paletten beladene Säcke. Auch beim Befüllen unterschiedlich großer Big Bags empfiehlt sich eine elektrische Höhenverstellung, um den Füllvorgang zu beschleunigen.
A. Ja. Spiroflow bietet eine Reihe von Optionen zum Befüllen von starren Behältern, Fässern und Kisten/Oktabins.
ANWENDUNGEN
Komplette Big-Bag-Abfüllsysteme und halbautomatische Abfüllsysteme
Hier zeichnen wir uns wirklich aus. Wir kümmern uns um alles vom Konzept bis zur Inbetriebnahme.
Ein halbautomatisches Beutelfüllsystem bietet Benutzern großer Mengen den Vorteil eines kontinuierlichen Betriebs, ohne jeden Beutel oder jede Box/jeden Karton anhalten und entladen zu müssen. Die Paletten werden automatisch der Abfüllanlage zugeführt und die Säcke auf pneumatisch betätigten Haken aufgehängt. Sobald die Befüllung abgeschlossen ist, werden die Schlaufen automatisch freigegeben und der Beutel wird dann von einem angetriebenen Abzugsförderer entlang der Linie bewegt.
Die obige Zeichnung zeigt ein duales halbautomatisches CTE-Big-Bag-Abfüllsystem. Es umfasst 2 CTE-Großsackfüller, einen Slip-Sheet-Spender, eine Bedienerzugangsplattform, automatische Sackentnahmeförderer und Schwerkraftrollenförderer.
KONFIGURATIONEN
Unsere CTE-Big-Bag-Füller können als eigenständige Einheiten oder als Teil eines halbautomatischen Abfüllsystems betrieben werden.
MODELLE & SPEZIFIKATIONEN
Der CTE Big Bag Filler kann mit einer Vielzahl von Komponenten konfiguriert werden. Basierend auf Ihrer Anwendung empfiehlt ein Spiroflow-Ingenieur eines von drei CTE-Designs.
STEUERUNGEN
Unser CTE Big Bag Filler kann ausgestattet werden mit:
- Gewichtszunahmekontrollen
- Gewichtsanzeige (keine Sollwerte)
- Batch-Controller
Bitte teilen Sie Ihrem Vertriebsingenieur Ihren Steuerungsbedarf mit, um vollständige Spezifikationen zu erhalten.
