T9-CV Total Containment Entlader
Systemübersicht
Spiroflow hat den Big-Bag-Entlader T9-CV für Anwendungen entwickelt, bei denen in Big-Bags gehandhabte Produkte fein, pulvrig und invasiv sind und eine vollständige Eindämmung während des Entladens erforderlich ist, um eine Kontamination der lokalen Atmosphäre zu verhindern. Der T9-CV-Großsack- und Supersack-Entlader ist auch die natürliche Wahl beim Entladen, wenn Ihr Produkt flüchtig, giftig oder explosiv ist.
Beim Entladen eines invasiven Pulvers ist darauf zu achten, dass das Produkt vollständig aus dem Big-Bag entleert wird, um ein Austreten von Material beim Entfernen des entleerten Big-Bags zu verhindern. Aus diesem Grund verfügt das Modell T9-CV über Beutelmassagegeräte an den Ecken des Beutels sowie am Boden. Ein optionaler, patentierter pneumatischer Big-Bag-Spanner und die serienmäßige Innenliner-Klemme verhindern, dass sich beim Entladen Falten bilden, in denen sich Restmaterial festsetzen kann.
Zur Verfügung steht eine Höhenverstellung für Big-Bags und Super-Sacks unterschiedlicher Größe sowie ein Hubrahmen-Positionierer für die korrekte Ausrichtung des Entladers mit einem Prozessbehälter oder einer anderen Ausrüstung, in die das Material entladen wird. Diese Funktion verbessert die Produkteindämmung.
Merkmale
- Verschlussvorrichtung für Bodenauslauf
- Variable Höhenverstellung für unterschiedliche Schüttgutbeutelgrößen
- Statisches Erdungssystem mit FIBC-Widerstandsüberwachung
- Eckmassagegeräte
WIE ES FUNKTIONIERT UND VORTEILE
Der Bulk-Bag-Entlader T9-CV ist für die vollständige Eindämmung gefährlicher, explosiver oder giftiger Produkte konzipiert. Es kann für die Entladung nach Volumen oder Gewicht konfiguriert werden. Es kann auch ein integrierter Sackhebemechanismus enthalten sein.
GRUNDRAHMEN
Der BASISRAHMEN ist für die geschlossene Entleerung von Schüttgutsäcken konzipiert. Es handelt sich um eine vollständig geschweißte Konstruktion mit einer Sackauflageschale, die für jeden Großsack mit Bodenauslauf geeignet ist. Der Beutelauslauf verläuft durch die Mitte der Schale und ist so zugänglich. Der Big-Bag sorgt für eine zusätzliche Abdichtung gegenüber der Stützschale für einen staubfreien Betrieb. Der robuste 3″ (80 mm) Vierkantstahlrohrrahmen ist direkt mit der Stützschale verschweißt.
CONTAINING-GEHÄUSE
Das CONTAINMENT-GEHÄUSE ist direkt an die Stützschale des Big-Bag-Entladegeräts geschweißt und verfügt über eine Fronttür mit Sichtfenstern aus Polycarbonat und einen Staubabsaugstutzen mit 4 Zoll (100 mm) Durchmesser, der an der Rückseite des Containment-Gehäuses angebracht ist und an die Staubabsaugung des Kunden angeschlossen werden kann System.
Liner-Klemme und Fallrohr
Die LINER CLAMP & DOWNSPOUT ist innerhalb des Sicherheitsgehäuses positioniert. Die bewegliche Klemme aus Edelstahl und das Fallrohr mit fester Position erleichtern das Festklemmen des Big-Bag-Liners am Hygiene-Bag-Auslauf. Die pneumatisch betriebene Klemme wird nach unten zurückgezogen, um mit dem Hygienebeutelauslauf in Kontakt zu kommen. Die Bedienung der beweglichen Klemme erfolgt über einen Doppelknopf-Steuerkasten mit einer Breite von 5 Zoll (125 mm), der vorne in der Mitte der Einheit und unterhalb des Sicherheitsgehäuses montiert ist.
Dieser Big-Bag-Entlader kann eine Reihe von Designoptionen integrieren, um maximale Vielseitigkeit und Benutzerfreundlichkeit zu bieten.
Prozessschritte
- Ein Big-Bag mit Produkt wird mit dem Bag-Heberahmen ausgestattet.
- Der Bediener hebt den Big-Bag mit einem Gabelstapler an seinen Platz.
- Der Hubrahmen sitzt auf dem Seitenspannrahmen.
- Das Gewicht des Beutels drückt die Federn zusammen und der Boden des Schüttgutbeutels ruht auf der Stützschale.
- Da das Gewicht des Beutels sicher abgestützt ist, kann der Bediener nun frei auf den unteren Auslauf des Beutels zugreifen.
- Der Bediener löst den Außenbeutel und legt, falls der Beutel ausgekleidet ist, die Auskleidung in den Auslauf des Hygienebeutels und den Außenbeutel über den Auslaufschacht des Hygienebeutels.
- Der Bediener drückt dann die Zweihand-Sicherheitsschalter, um den Haltering auf den Auslaufschacht des Hygienebeutels abzusenken.
- Sobald der Haltering vollständig abgesenkt ist, bläst sich der aufblasbare Ring auf und sorgt für eine staubdichte Abdichtung.
- Der Bediener schließt dann die Entriegelungskammertür und bewegt die Verschlussstangen des Ausgusses in die offene Position. Das Material beginnt aus dem Big-Bag auszulaufen.

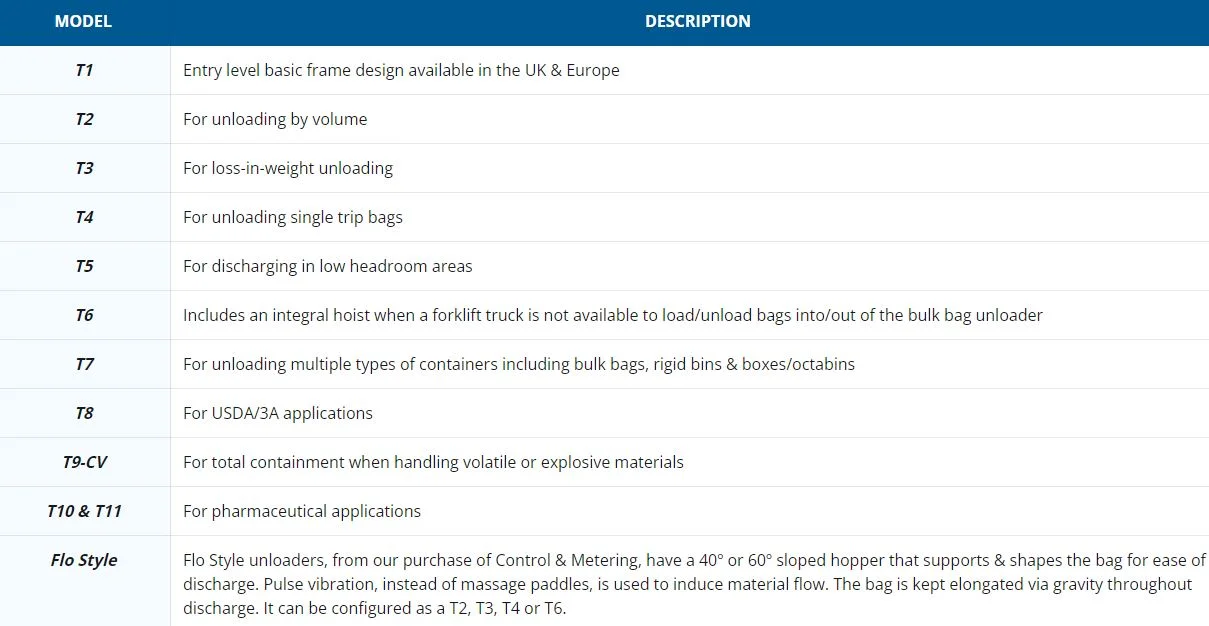

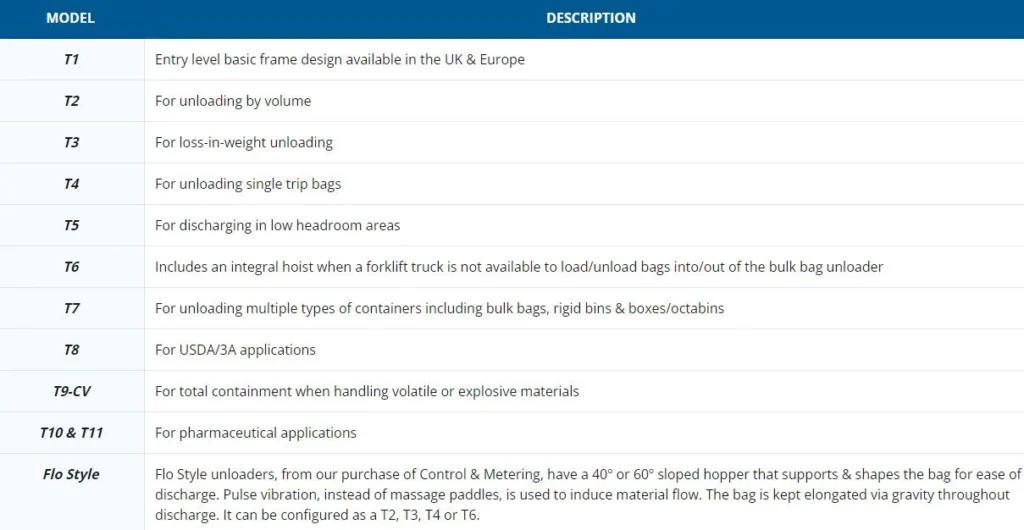

MODELLE & SPEZIFIKATIONEN
Der Bulk-Bag-Entlader T9-CV ist eine von mehreren Ausführungen, die wir anbieten. Die Merkmale unserer verschiedenen Modelle werden in der Regel gemischt und aufeinander abgestimmt, um den spezifischen Anwendungsanforderungen gerecht zu werden. Und natürlich bauen wir regelmäßig Sonderanfertigungen. Hier finden Sie eine Liste unserer Basismodelle. Ihr Spiroflow-Vertriebsingenieur wird Ihre Anforderungen bewerten und die beste Konfiguration für die jeweilige Aufgabe empfehlen.
KOMPONENTEN & OPTIONEN
