T5-Entlader mit geringer Bauhöhe

Systemübersicht

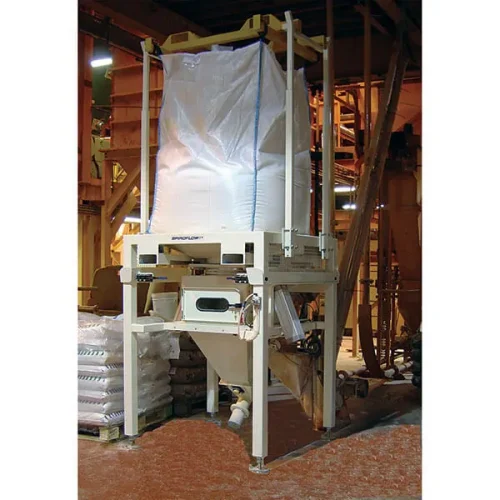

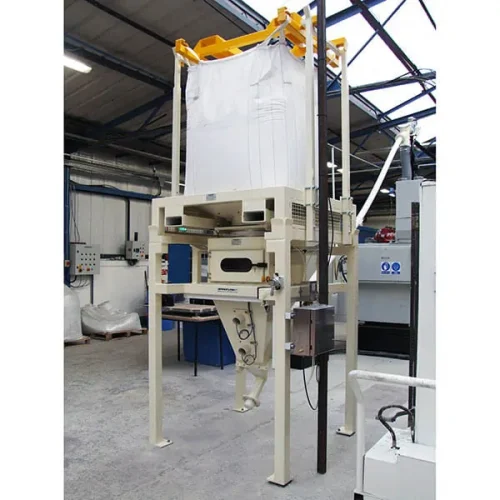

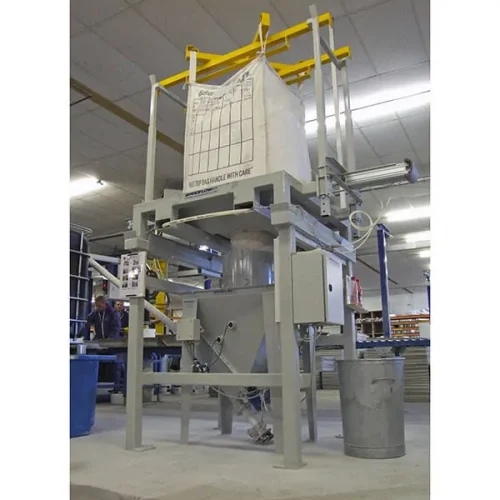

Der Spiroflow-Big-Bag-Entlader T5 mit geringer Bauhöhe entleert Big-Bags und Säcke in Prozessbereichen, in denen eine eingeschränkte Bauhöhe Probleme bei der Handhabung von Säcken verursacht oder in denen nur ein Gabelstapler mit geringer Hubhöhe zur Verfügung steht.

Dieses Modell ist direkt an eine flexible Spirale oder einen anderen geeigneten Förderer gekoppelt, der die Zutaten entweder volumetrisch oder nach Gewicht aus dem Beutel dosiert. Die Zutaten können dann direkt einer Misch- oder anderen Prozessausrüstung zugeführt werden, um ein vollautomatisches System zum Entladen, Dosieren und Übertragen der Zutaten bereitzustellen. Die Höhe der Zugangstür wurde für die Aufnahme kleiner Säcke ausgelegt, was besonders für Verarbeiter von Vorteil ist, die auf Großsäcke umgestiegen sind, aber weiterhin kleinere Zutaten in 50-Pfund-Säcken erhalten. Verarbeiter mit Chargenbetrieben können sich für mehrere Sackrahmen zur Verwendung mit einer Entladestation entscheiden, sodass sie Schüttgutsäcke teilweise entleeren, neu verbinden und lagern können.

Merkmale

WIE ES FUNKTIONIERT UND VORTEILE

Der Big-Bag-Entlader T5 mit geringer Bauhöhe wird in Bereichen mit eingeschränkter Bauhöhe eingesetzt.

Der Big Bag wird auf die Bag Support Dish Assembly geladen, während sich die Schale auf Bodenhöhe befindet, und dann mit einem Gabelstapler auf den Stützrahmen gehoben.

Diese Konstruktion wird dort eingesetzt, wo nur begrenzte Freiräume über dem Kopf vorhanden sind.

Der Stützrahmen ist mit großen Kanälen zur Aufnahme der Stützschalenbaugruppe ausgestattet.

Es verfügt über eine Staubdichtung zwischen Ober- und Unterteil.

Der Auswurf der Rutsche wird individuell auf den Anwendungsfall abgestimmt.

Die Prozessschritte sind wie folgt:

Ein Big-Bag mit Produkt wird mit dem Bag-Heberahmen ausgestattet.
Der Bediener hebt den Big-Bag mit einem Gabelstapler in die separate obere Rahmenbaugruppe.
Der Hubrahmen ruht auf dem Seitenspannrahmen.
Das Gewicht des Beutels drückt die Federn zusammen und der Boden des Schüttgutbeutels ruht auf der Stützschale.
Der Bediener hebt mit dem Gabelstapler den gesamten oberen Rahmen von unterhalb des Big-Bags an und positioniert ihn im Grundrahmen.
Da das Gewicht des Beutels sicher abgestützt ist, kann der Bediener nun frei auf den unteren Auslauf des Beutels zugreifen.
Der Bediener öffnet die Zugangstür und löst den Beutelauslauf.
Beim Entleeren des Beutels sorgen die Federn im Seitenrahmen für eine konstante Spannung des Beutels und sorgen so für eine vollständige Entleerung des Inhalts.

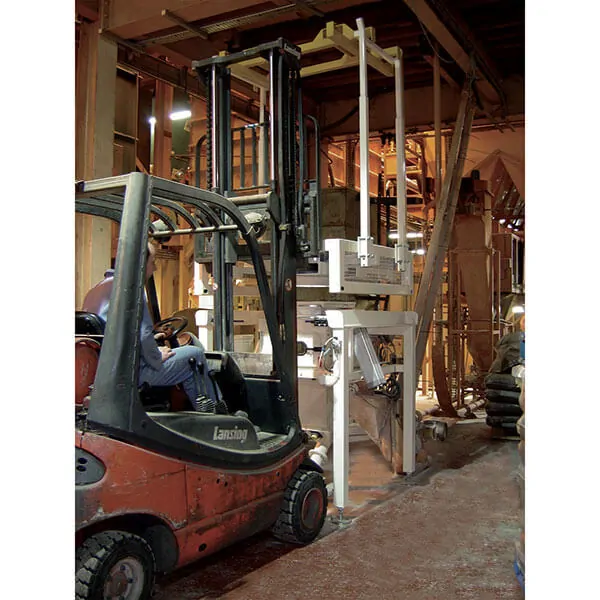

SCHRITT 1: Heben Sie den oberen Teil ab

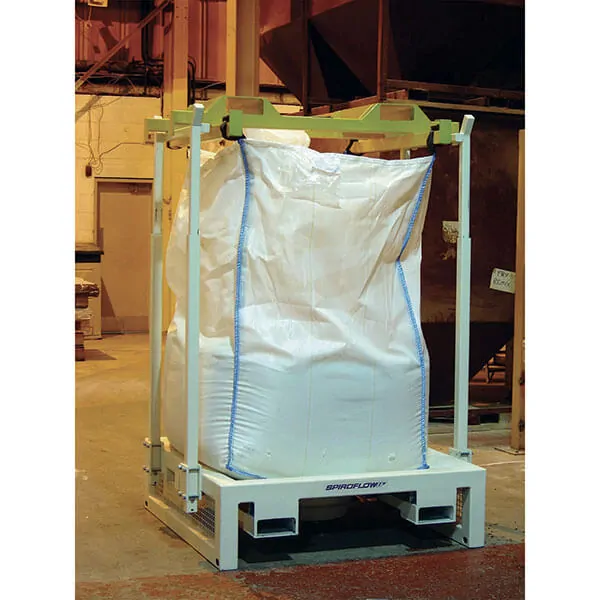

SCHRITT 2: Big Bag positionieren und Heberahmen anbringen

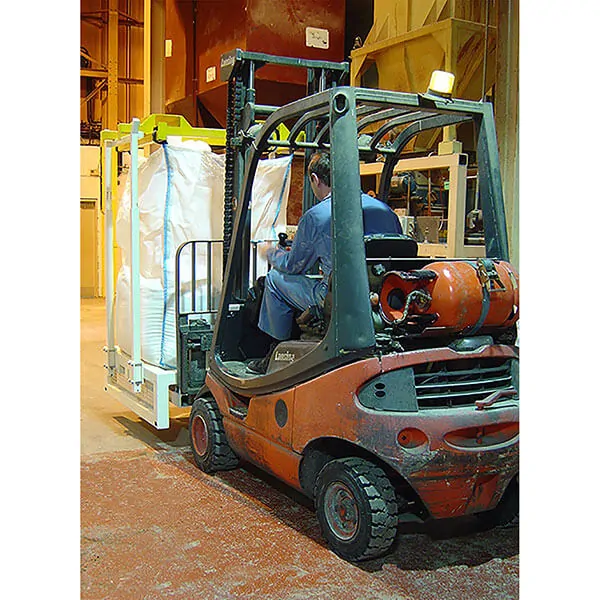

SCHRITT 3: Bewegen Sie den oberen Rahmen in den Entlader

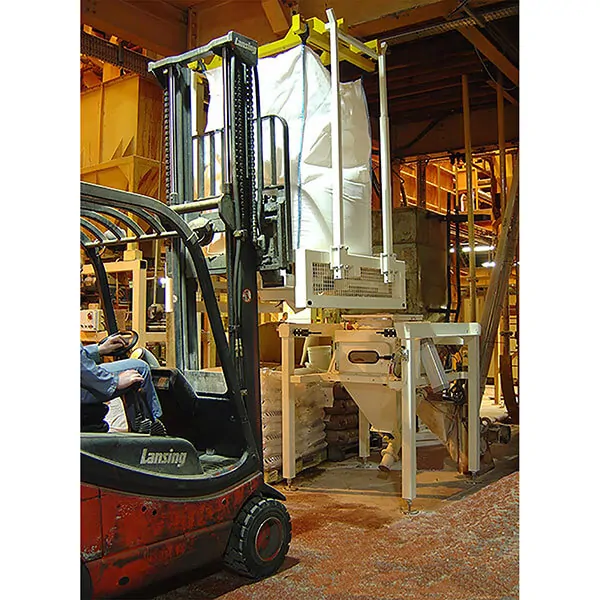

SCHRITT 4: Bringen Sie den oberen Rahmen in Position

Der Big-Bag ist zum Entleeren bereit.

MODELLE & SPEZIFIKATIONEN

Der T5-Bulk-Bag-Entlader ist eines von mehreren Designs, die wir anbieten. Die Merkmale unserer verschiedenen Modelle werden in der Regel gemischt und aufeinander abgestimmt, um den spezifischen Anwendungsanforderungen gerecht zu werden. Und natürlich bauen wir regelmäßig Sonderanfertigungen. Hier finden Sie eine Liste unserer Basismodelle. Ihr Spiroflow-Vertriebsingenieur wird Ihre Anforderungen bewerten und die beste Konfiguration für die jeweilige Aufgabe empfehlen.

versteckt

SPEZIFIKATIONEN

Der Big-Bag-Entlader T5 mit geringer Bauhöhe wird in Bereichen mit begrenzter Durchfahrtshöhe eingesetzt.

Der Big Bag wird auf die Bag Support Dish Assembly geladen, während sich die Schale auf Bodenhöhe befindet, und dann mit einem Gabelstapler auf den Stützrahmen gehoben. Der Stützrahmen ist mit großen Kanälen zur Aufnahme der Stützschalenbaugruppe ausgestattet. Es verfügt über eine Staubdichtung zwischen Ober- und Unterteil. Der Auswurfschacht wird individuell an die Anwendung angepasst.

STANDARDBAUSTOFFE

Kohlenstoff-/Flussstahl ist Standard.
Optional ist Edelstahl 304 oder 316 erhältlich.

PNEUMATISCHE ANFORDERUNGEN

Seitenmassage: 80 PSI (5,5 Bar) bei 2 CFM (56,6 L)/Zyklus
Eckmassage: 80 PSI (5,5 Bar) bei 4 CFM (113,3 L)/Zyklus
Boden-/Schalenmassage: 80 PSI (5,5 Bar) bei 1 CFM (28 L)/Zyklus
Auslaufverschlussstangen: 80 PSI (5,5 Bar) bei 1 CFM (28 L)/Zyklus
Rutsche/Trichtervibrator: 80 PSI (5,5 Bar) bei 3 CFM (85 L)/Zyklus
Staubfänger: 80 PSI (5,5 Bar) bei 35 CFM (991 L)/Zyklus

ELEKTRISCHE ANFORDERUNGEN

Optionaler Rutschen-/Trichtervibrator: 0,13 PS (0,1 kW)
Optionaler Trichterrührer: 0,33 PS (0,25 kW)
Optionales NEMA 4/ATEX-Panel mit EIN/AUS-Schalter für Vibrator oder Rührwerk: 0,33 PS (0,25 kW)
Optionaler Staubsammler: 1,5 PS (1,1 kW)
Optionale Füllstandsonde: 24V DC

Staubkontrolle/Luftverdrängung

Staubabsauganschluss Optional integriert
Staubfänger: NEMA 4, TEFC (nur Edelstahl)
Optionaler integrierter Staubsammler: XP (nur Edelstahl)
Optionaler freistehender Staubsammler: NEMA 4, TEFC (nur Edelstahl)
